¿Cómo garantizan las pruebas de calidad la fiabilidad de los tubos del intercooler a gran escala?

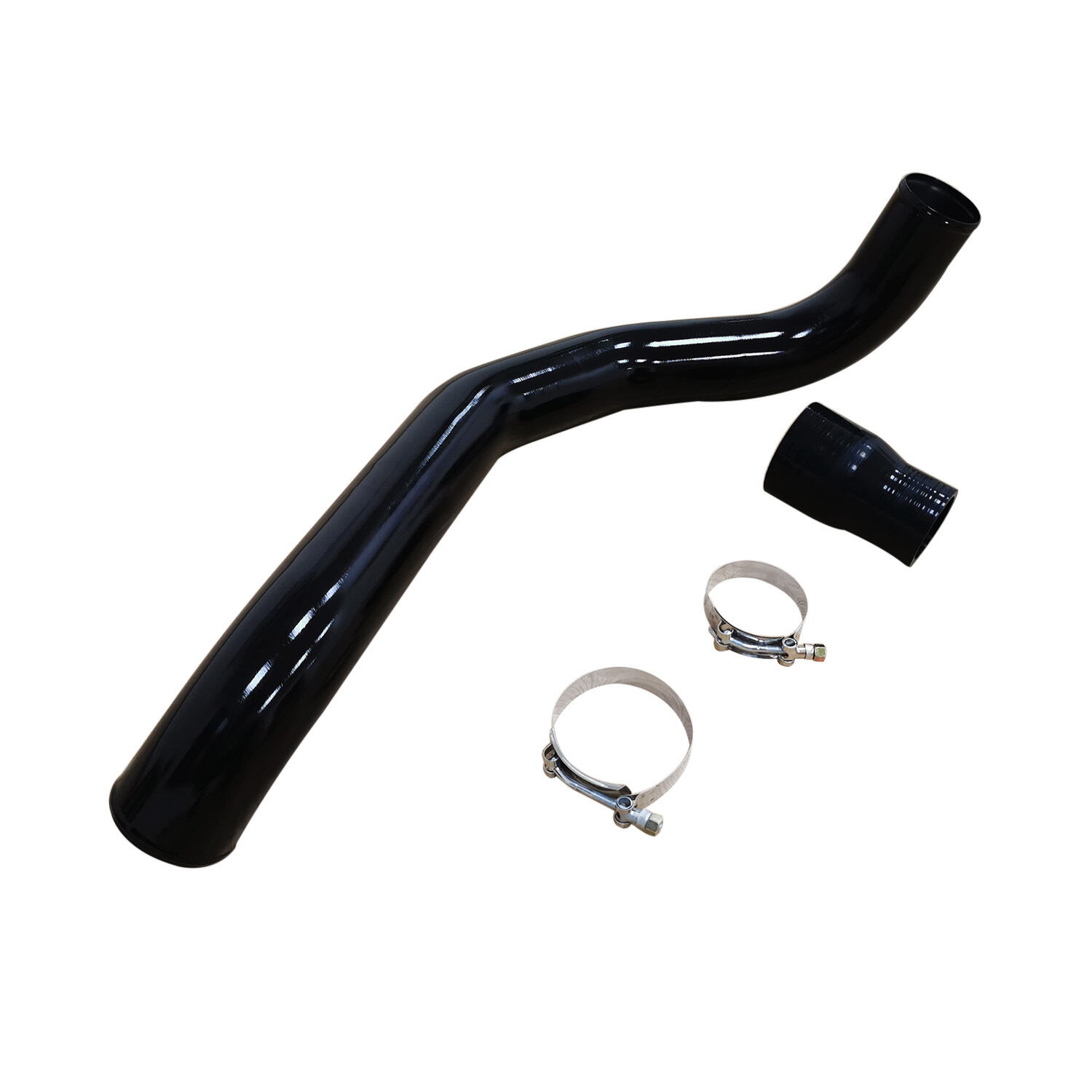

En los motores diésel y de gasolina modernos sobrealimentados por turbocompresor, el el tubo de enfriamiento desempeña un papel fundamental al transferir el aire comprimido y enfriado desde el turbocompresor hasta la admisión del motor. Cuando uno de estos componentes falla bajo elevadas tensiones térmicas y mecánicas, las consecuencias van desde una reducción del rendimiento del motor hasta una avería total del tren motriz. Para los fabricantes de vehículos y los proveedores del mercado de posventa que producen componentes a gran escala, el reto no consiste simplemente en fabricar un componente fiable el tubo de enfriamiento — se trata de garantizar que cada unidad que sale de la línea de producción cumpla el mismo estándar de rendimiento que el primer prototipo que superó la validación de ingeniería.

Alcanzar una calidad constante en grandes series de producción requiere una metodología de ensayo disciplinada y de múltiples etapas. Cada el tubo de enfriamiento debe evaluarse no solo por su precisión dimensional, sino también por su integridad a presión, durabilidad del material, resistencia térmica y comportamiento frente a la fatiga a largo plazo. Este artículo explora cómo funcionan a gran escala los protocolos estructurados de ensayo de calidad, por qué cada método de ensayo es relevante y qué resultados de ingeniería protegen finalmente estos procedimientos.

Comprender lo que realmente significa la fiabilidad a escala

La diferencia entre los ensayos de prototipo y la garantía a nivel de producción

Un prototipo el tubo de enfriamiento puede ser fabricado a mano, inspeccionado manualmente y validado en condiciones de laboratorio controladas. Sin embargo, a escala, se producen cientos o miles de unidades diariamente, cada una dependiente de la consistencia de las materias primas, la precisión de las herramientas y la repetibilidad del proceso. La fiabilidad a escala significa confianza estadística: no solo que la mayoría de las unidades funcionarán correctamente, sino que la tasa de fallos se mantendrá dentro de una tolerancia aceptable en todo el lote de producción.

La garantía de calidad a nivel productivo exige un cambio desde las pruebas de aprobación/rechazo de unidades individuales hacia estrategias de muestreo, monitoreo del control de procesos y análisis estadístico. Cuando un proveedor afirma que su el tubo de enfriamiento producto ha sido validado para producción, ello debe significar que todo el sistema de fabricación —desde la entrada de las materias primas hasta el embalaje final— ha sido sometido a pruebas, cartografiado y controlado para garantizar una salida consistente.

Sin esta distinción, los compradores pueden recibir productos en los que el primer lote funciona bien, pero en la quinta o décima producción se observan desviaciones dimensionales, inconsistencias en los materiales o fallos en las uniones.

Por qué los modos de fallo de los tubos del intercooler deben definir la estrategia de ensayo

Antes de diseñar cualquier protocolo de ensayo, los ingenieros deben identificar los modos de fallo realistas de un el tubo de enfriamiento en servicio. Los modos de fallo comunes incluyen la rotura por presión interna a temperaturas elevadas, la fisuración por fatiga en los puntos de conexión de las mangueras, la deslaminación de las uniones moldeadas entre caucho y metal, los daños por abrasión causados por el contacto con componentes del compartimento del motor y la contaminación por aceite que degrada el revestimiento interior.

Cada modo de fallo exige una respuesta de ensayo específica. El riesgo de rotura por presión requiere ensayos hidrostáticos o neumáticos de rotura. Las grietas por fatiga exigen ensayos cíclicos de presión. La integridad de la unión en las conexiones requiere ensayos de fuerza de tracción y de par de torsión. La lógica es sencilla: la batería de ensayos debe reflejar las condiciones de esfuerzo a las que el tubo de enfriamiento se verá sometido a lo largo de su vida útil.

Los proveedores que solo ensayan uno o dos parámetros —típicamente la presión de rotura y el ajuste dimensional— dejan brechas significativas en fiabilidad. Un programa de calidad integral identifica todos los modos de fallo previsibles y asigna a cada uno un procedimiento de ensayo específico.

Métodos fundamentales de ensayo mecánico y de presión

Ensayos de presión de rotura y de ciclos de presión

El ensayo más fundamental aplicado a cualquier el tubo de enfriamiento es la prueba de presión de rotura. En esta prueba, el tubo se sella y se somete a una presión hidráulica o neumática interna muy superior a los niveles normales de funcionamiento, normalmente tres o cuatro veces la presión máxima prevista de sobrealimentación. La unidad debe mantener su integridad estructural durante este ensayo sin sufrir rotura, deformación ni expulsión de las conexiones.

Sin embargo, la prueba de rotura por sí sola solo valida la resistencia máxima. En condiciones reales del motor, el el tubo de enfriamiento experimenta ciclos repetidos de presión a medida que el motor acelera, desacelera y funciona al ralentí. La prueba cíclica de presión somete el tubo a miles de eventos de aumento y disminución de presión, simulando años de comportamiento normal de conducción dentro de una ventana de ensayo comprimida. Cualquier debilidad por fatiga en las uniones, curvaturas o secciones moldeadas se manifestará durante esta fase.

A escala de producción, no se puede someter a ensayos destructivos de estallido cada unidad, pero debe realizarse el ensayo en una muestra estadísticamente representativa de cada lote de producción para confirmar que el proceso no se ha desviado fuera de las tolerancias establecidas. Combinado con la prueba de estanqueidad al 100 % de todas las unidades, este enfoque proporciona tanto garantía individual como confianza estadística a nivel de lote.

Inspección dimensional y verificaciones de consistencia geométrica

Un el tubo de enfriamiento que pasa las pruebas de presión pero no se ajusta correctamente al vehículo genera problemas reales en la práctica. La inspección dimensional valida que cada tubo cumpla con la especificación de diseño dentro de las tolerancias definidas, incluidos el diámetro interior, el espesor de pared, la longitud total, los ángulos de curvatura y la geometría del extremo de conexión.

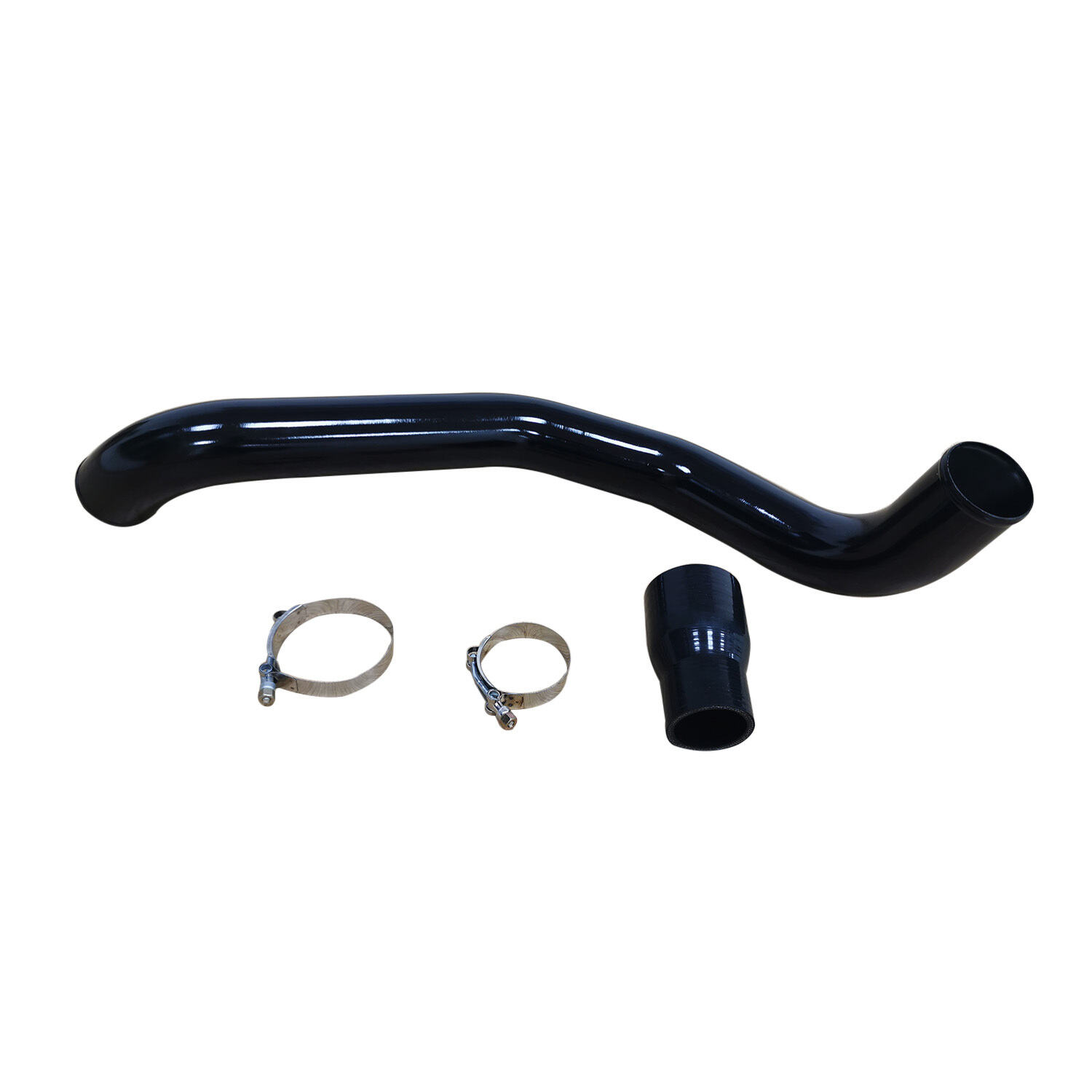

A escala, se utilizan máquinas de medición por coordenadas (MMC) o sistemas de escaneo óptico para medir rápidamente y con precisión las dimensiones críticas. Para componentes sensibles al ajuste automotriz, como los el tubo de enfriamiento se utiliza en modelos como el Ford Ranger T6 MK3; la precisión dimensional afecta directamente el tiempo de instalación, la integridad del sellado y la resistencia a largo plazo a las vibraciones.

Los índices de capacidad de proceso, como el Cpk, se supervisan a lo largo del tiempo para confirmar que las herramientas y los procesos de conformado permanecen dentro de los límites de control. Cuando los valores de Cpk comienzan a desviarse, esto indica la necesidad de mantenimiento de las herramientas o recalibración del proceso antes de que productos no conformes ingresen al mercado.

Validación de resistencia térmica y ambiental

Pruebas de resistencia a altas temperaturas

El entorno operativo de un el tubo de enfriamiento es térmicamente agresivo. Las temperaturas del aire de carga que salen de un turbocompresor pueden superar los 150 grados Celsius, y las temperaturas bajo el capó en vehículos de alto rendimiento generan tensiones térmicas sostenidas sobre todos los componentes circundantes. Las pruebas de resistencia térmica someten el tubo a temperaturas elevadas durante períodos prolongados, monitoreando cambios dimensionales, degradación del material y grietas superficiales.

Para silicona y caucho reforzado el tubo de enfriamiento las variantes, las pruebas de envejecimiento térmico evalúan cómo cambian la dureza y las propiedades de tracción del material tras una exposición térmica prolongada. Un tubo que se endurezca excesivamente por el calor se agrietará bajo vibración. Un tubo que se ablande demasiado se deformará bajo presión. Ambos resultados se detectan y eliminan durante la validación térmica.

Las pruebas de ciclado térmico, que alternan entre exposición a temperaturas extremas de calor y frío, simulan el comportamiento real de conducción en distintas condiciones estacionales. Las tensiones provocadas por la expansión y contracción experimentadas durante estas transiciones pueden abrir microgrietas en las soldaduras o en las interfaces adheridas, que de otro modo permanecerían invisibles durante las pruebas a temperatura ambiente.

Pruebas de resistencia al aceite y a los productos químicos

El paso de gases de escape del motor (blow-by) es una realidad común en aplicaciones con turbocompresor, y las superficies interiores de un el tubo de enfriamiento están expuestos regularmente a niebla de aceite, vapores de combustible y contaminación por refrigerante. Las pruebas de resistencia química sumergen muestras de material en fluidos de ensayo normalizados —como aceite para motores, combustible y refrigerante— para evaluar la hinchazón, el cambio de dureza y la variación de masa tras períodos definidos de inmersión.

Una cualidad el tubo de enfriamiento debe resistir la degradación química sin perder sus propiedades estructurales ni su estabilidad dimensional. Los materiales que se hinchan o ablandan al entrar en contacto con el aceite acabarán fallando finalmente en los puntos de conexión, generando fugas de sobrealimentación que resultan difíciles de diagnosticar y costosas de reparar en el campo.

A escala industrial, los lotes entrantes de materia prima se someten a ensayos antes de iniciar la producción, para confirmar que sus propiedades de resistencia química coinciden con las especificaciones. Este control previo evita que una sola partida de material subestándar comprometa toda una serie de producción.

Protocolos de fatiga, vibración y durabilidad a largo plazo

Ensayos mecánicos de fatiga y flexión

Los motores sobrealimentados generan vibración constante, y el el tubo de enfriamiento la ruta de recorrido suele pasar cerca de los soportes del motor y de componentes sometidos a intensas vibraciones. La prueba de fatiga por flexión somete el tubo a ciclos repetidos de doblado a frecuencias operativas simuladas, confirmando que no se inicia ninguna grieta en la pared del tubo, en las curvaturas ni en las capas de trenzado de refuerzo.

Para secciones de aluminio o compuestas el tubo de enfriamiento la prueba de resonancia evalúa si el rango de frecuencia natural del tubo se superpone con las frecuencias típicas de vibración del motor. Si existe una superposición resonante, el tubo puede experimentar una fatiga acelerada incluso a niveles de tensión muy inferiores al límite de carga estática.

Las pruebas de durabilidad ante vibraciones suelen realizarse sobre subconjuntos ensamblados, en lugar de sobre tubos aislados, lo que proporciona resultados más realistas. Este enfoque refleja las restricciones reales de instalación, las posiciones de las abrazaderas y la rigidez de los soportes —todos los cuales influyen en los puntos donde se generan concentraciones de tensión durante el servicio.

Prueba de resistencia de conexión y fuerza de extracción

Una de las comprobaciones de calidad más importantes desde el punto de vista práctico para un el tubo de enfriamiento es la prueba de fuerza de extracción aplicada en los extremos de conexión de la manguera. En los sistemas sobrealimentados mediante turbocompresor, la diferencia de presión a través del intercooler genera fuerzas axiales que intentan expulsar el tubo de sus conexiones sujetas con abrazaderas. La prueba de extracción verifica que la geometría del reborde, el acabado superficial y el perfil del saliente (barb) de cada extremo de conexión puedan resistir dichas fuerzas durante toda la vida útil del componente.

A escala industrial, esta prueba se aplica a muestras tomadas de cada lote de producción, y los resultados se registran para supervisar el desgaste de las herramientas con el paso del tiempo. A medida que las herramientas de conformado se desgastan, la altura y el perfil de los rebordes cambian gradualmente, reduciendo la resistencia a la extracción antes de que una inspección visual revele algún problema. El seguimiento estadístico de los valores de la fuerza de extracción proporciona una advertencia temprana antes de que se vea comprometida la calidad del producto.

Bien diseñado el tubo de enfriamiento la sección de acoplamiento también compensa las variaciones de instalación: una ligera desalineación angular, abrazaderas excesivamente apretadas o conexiones con torque insuficiente no deben provocar una falla inmediata. Las pruebas de robustez evalúan la tolerancia del componente a errores realistas de instalación, garantizando su fiabilidad en campo incluso bajo condiciones de ensamblaje no ideales.

Control estadístico de procesos y validación por lotes

Cómo el control estadístico de procesos (CEP) integra las pruebas de calidad en el flujo de fabricación

Las pruebas unitarias individuales proporcionan puntos de datos esenciales, pero el control estadístico de procesos (CEP) transforma esos datos en inteligencia manufacturera accionable. Para una el tubo de enfriamiento línea de producción, el CEP supervisa en tiempo real parámetros críticos —como el espesor de pared, el diámetro interior, la resistencia de la unión y los resultados de las pruebas de presión—, identificando tendencias antes de que generen productos no conformes.

Las gráficas de control registran si cada variable medida se comporta dentro de la variación natural del proceso o muestra signos de una deriva sistemática. Cuando una gráfica de control indica un cambio en el proceso, se puede pausar la producción y realizar inmediatamente un análisis de causa raíz, limitando así el número de unidades sospechosas producidas. Este enfoque es mucho más eficiente que la inspección al 100 % al final de la línea y mucho más fiable que el muestreo puntual periódico sin continuidad de los datos.

La implementación del control estadístico de procesos (CEP) requiere planes de control claramente definidos que especifiquen qué dimensiones y propiedades se deben medir, con qué frecuencia, con qué instrumentos y frente a qué límites de control. Para un componente crítico para la seguridad, como el el tubo de enfriamiento , estos planes de control deben ser revisados y aprobados por ingeniería antes del inicio de la producción y actualizados cada vez que se produzca un cambio en el material, las herramientas o el proceso.

Cualificación de materiales entrantes y auditoría de proveedores

Un resultado fiable comienza con una entrada fiable. La calidad de un el tubo de enfriamiento producido a gran escala es tan consistente como los materiales primarios que entran en el proceso. Los programas de calificación de materiales entrantes exigen que los lotes de materiales primarios —ya sean de silicona, aluminio, tejido de refuerzo o adhesivo de unión— cumplan con los criterios de aceptación definidos antes de ser liberados para su uso en la producción.

Los informes de ensayo de materiales (IEM) procedentes de los proveedores se revisan y se verifican periódicamente mediante ensayos realizados por laboratorios independientes. Se confirman propiedades críticas del material, como la resistencia a la tracción, la elongación en rotura, la dureza Shore y la composición química, comparándolas con los límites especificados. Los lotes que no cumplen los criterios de aceptación se ponen bajo cuarentena y se devuelven, evitando así que los fallos de calidad se propaguen al producto terminado.

Las auditorías periódicas de los proveedores complementan los ensayos de materiales al evaluar los sistemas de fabricación y los controles de calidad en la fuente de los materiales primarios. Un el tubo de enfriamiento un fabricante que audita a sus proveedores de materiales —verificando sus propios controles de proceso, trazabilidad y registros de calibración— construye una estructura de calidad en profundidad mucho más robusta que la que se basa únicamente en la inspección de entradas.

Preguntas frecuentes

¿Cuál es la prueba de calidad más importante para un tubo de intercooler utilizado en aplicaciones diésel de alta sobrealimentación?

Para motores diésel de alta sobrealimentación, la prueba de resistencia cíclica a la presión es, con toda probabilidad, la prueba más crítica. Dado que las aplicaciones turbo diésel mantienen altas presiones de sobrealimentación durante largos periodos de conducción, el el tubo de enfriamiento debe soportar varios miles de ciclos de presión sin sufrir fallos por fatiga. La prueba de presión de rotura establece el límite estructural, pero la prueba cíclica revela si el diseño y los materiales pueden resistir las tensiones operativas reales a lo largo de toda la vida útil del producto.

¿En qué se diferencia la prueba por lotes de la prueba al 100 % en la producción de tubos de intercooler?

Las pruebas por lotes significan que se somete a ensayos destructivos o detallados una muestra estadísticamente representativa de unidades de cada lote de producción, mientras que las unidades restantes se califican mediante datos de control de proceso y controles no destructivos al 100 %, como las pruebas de estanqueidad. el tubo de enfriamiento , normalmente se aplica la prueba de estanqueidad al 100 % a cada unidad, mientras que las pruebas de rotura, fatiga y validación dimensional se realizan sobre tamaños de muestra definidos por lote, registrando los resultados estadísticamente para confirmar la estabilidad del proceso.

¿Pueden provocar fugas de sobrealimentación las variaciones dimensionales en un tubo del intercooler, incluso si las pruebas de presión resultan satisfactorias?

Sí. Un el tubo de enfriamiento que pasa las pruebas de presión en banco aún puede desarrollar fugas de sobrealimentación en servicio si la geometría de sus extremos de conexión se encuentra ligeramente fuera de especificación. Un diámetro de borde marginalmente inferior o una longitud de accesorio ligeramente insuficiente pueden sellar adecuadamente durante las pruebas estáticas en banco, pero no lograr mantener el sellado bajo vibración, expansión térmica o una instalación ligeramente descentrada. Por esta razón, la inspección dimensional debe complementar las pruebas de presión, y no considerarse una preocupación secundaria.

¿Con qué frecuencia deben revisarse o actualizarse los protocolos de ensayo de calidad para los tubos del intercooler?

Protocolos de ensayo para los el tubo de enfriamiento debe revisarse cada vez que se introduzca un cambio de diseño, un cambio de material, una modificación de las herramientas o una nueva aplicación en un vehículo. Además de las revisiones desencadenadas por cambios, se recomiendan auditorías anuales del protocolo para garantizar que los métodos de ensayo sigan alineados con las normas industriales vigentes, que los registros de calibración estén actualizados y que cualquier retroalimentación derivada de fallos en servicio se haya incorporado al plan de ensayos. La mejora continua del sistema de ensayos es tan importante como el esfuerzo inicial de validación.
