Které výkonné metriky jsou důležité při zakoupení olejových chladičů velkým množstvím?

Při zakoupení olejový chladič velkým množstvím rozhodnutí sahá daleko za cenu za kus. Zakupující týmy a manažeři vozového parku, kteří vynechají důkladné hodnocení založené na metrikách, často skončí s komponenty, které v provozu podávají slabší výkon, vyvolávají nároky na záruku nebo nesplňují tepelné požadavky konkrétních konfigurací motorů a převodovek. Pochopení toho, které výkonnostní metriky jsou skutečně důležité – a proč – je základem odůvodnitelného rozhodnutí o zakoupení velkým množstvím.

Trh s olejovými chladiči nabízí širokou škálu konfigurací — počet řad, rozměry přípojek, materiály jádra a návrhy průtoku — a zakupující ve velkém množství musí tuto rozmanitost prozkoumat pomocí strukturovaného hodnotícího rámce. Tento článek popisuje klíčové výkonnostní parametry, které zkušení odborníci na nákupy používají k kvalifikaci olejových chladičů ještě před uzavřením objednávek ve velkém množství; zahrnuje tepelnou účinnost, dynamiku průtoku, odolnost materiálů, rozměrovou kompatibilitu a tlakovou těsnost. Správné stanovení těchto parametrů již ve fázi specifikace zabrání nákladným úpravám v pozdějších fázích.

Tepelná účinnost jako hlavní kritérium výběru

Kapacita odvádění tepla a hodnocení v BTU

Základní úlohou každého chladiče oleje je efektivní odvod tepla z motorového nebo převodového oleje. Při posuzování velkoobjemových zakázek je kapacita odvodu tepla – často vyjádřená v BTU za hodinu nebo ve watrech – nejpřímějším ukazatelem toho, zda dané zařízení skutečně vyřeší tepelný problém, pro který je určeno. Vyšší hodnota v BTU znamená, že chladič oleje dokáže zvládnout vyšší tepelné zátěže, aniž by teplota oleje překročila bezpečné provozní limity.

Nákupci by měli od dodavatelů požadovat standardizovaná data o tepelném výkonu místo spoléhání na neformální popisy produktů. Tato data by měla odrážet výkon za reálných provozních podmínek, včetně konkrétních teplot vstupujícího oleje, teploty okolního vzduchu a průtoku oleje. Zařízení, které se v řízených laboratorních podmínkách chová dobře, ale jeho výkon se v reálných podmínkách rychle zhoršuje, má v kontextu objemových nákupů omezenou hodnotu.

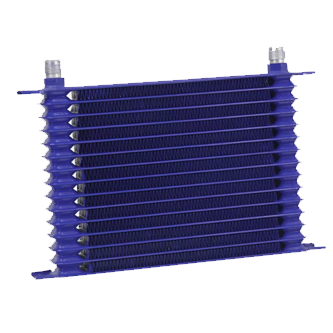

Počet řad má přímý vztah k odvodu tepla. Například olejový chladič s 15 řadami poskytuje výrazně větší povrch než model s 9 řadami, což se promítá do vyšší chladicí kapacity. Při zakoupení velkých množství pro výkonnostní vozidla, těžké stroje nebo aplikace s dlouhodobě vysokým zatížením jsou obvykle vyšší počty řad vhodným a prioritním technickým parametrem.

Plocha jádra a hustota lamel

Kromě počtu řad rozhoduje o účinnosti přenosu tepla na okolní proud vzduchu geometrický návrh jádra olejového chladiče – konkrétně jeho povrchová plocha a hustota lamel. Větší efektivní povrch vystavený proudění vzduchu zvyšuje rychlost konvektivního přenosu tepla. Hustota lamel, vyjádřená počtem lamel na palec, tento jev dále ovlivňuje tím, že určuje, kolik vzduchu projde jádrem a kolik turbulencí se přitom vytvoří.

Při porovnávání specifikací olejových chladičů pro hromadné zakoupení požádejte o podrobné rozměry jádra a údaje o počtu lamel. Tyto údaje umožňují přímé srovnání jednotek, které se v katalogových popisech mohou jevit podobně, avšak ve skutečnosti se výrazně liší svým tepelným výkonem. Vysoká hustota lamel může zlepšit chlazení, ale zároveň může omezit průtok vzduchu u instalací s omezeným prostorem pro přívodní kanály, proto je nutné tento kompromis posoudit ve vztahu k zamýšlenému použití.

Hliníková jádra jsou v oblasti výkonnostních a automobilových aplikací široce preferována, protože hliník dobře vede teplo, je lehký a odolný proti korozi. Pro zakupující nakupující velké množství olejových chladičů určených pro převodovky nebo motory je konstrukce s hliníkovým jádrem obvykle jak výkonnostní, tak cenově výhodnou volbou, za předpokladu, že třída materiálu a tloušťka stěny splňují požadavky na tlak a únavu materiálu.

Kompatibilita průtokové rychlosti a tlakové ztráty

Jmenovitý průtok oleje

Chladič oleje, který není schopen zpracovat průtok oleje požadovaný motorem nebo převodovkou, vytvoří omezení v oběhovém okruhu mazání. Toto omezení může vést k nedostatku oleje, zvýšenému tlaku v systému a urychlenému opotřebení komponentů – důsledkům, které jsou nepřijatelné v jakémkoli použití a katastrofálními v kontextu vysokovýkonnostních nebo komerčních aplikací. Jmenovitá kapacita průtoku oleje, obvykle vyjádřená v litrech za minutu nebo galonech za minutu, je proto nepostradatelným parametrem při hromadném nákupu.

Nákupci by měli porovnat specifikace průtoku oleje cílové aplikace s jmenovitou kapacitou uvažovaného chladiče oleje. Chladič oleje by měl být schopen zvládnout maximální očekávaný průtok s dostatečnou rezervou, přičemž je třeba vzít v úvahu změny viskozity v rámci provozních teplotních rozsahů. Při studeném startu, kdy je olej výrazně viskóznější, mohou vzniknout špičky průtoku, které chladič oleje nedostatečné velikosti nemusí zvládnout bez negativních dopadů na tlakovou stranu.

Velikost přípojky je přímo spojena s průtokovou kapacitou. Například přípojka 10AN je běžnou specifikací v oblasti výkonnostních automobilových a lehčích průmyslových aplikací olejových chladičů. Zajišťuje rovnováhu mezi objemem průtoku a praktickou flexibilitou instalace. Při objednávce velkého množství je nutné potvrdit, že velikost přípojky odpovídá příslušným přírubám, hadicím a adaptérům již používaným v rámci celé flotily nebo výrobní řady, čímž se vyhneme nákladnému přepracování v montážní fázi.

Vnitřní tlakový spád napříč jádrem

Každý olejový chladič způsobuje určitý odpor proudění oleje, jak tekutina prochází vnitřními kanály jádra. Tento odpor je kvantifikován jako tlakový spád a měřen v PSI nebo bar při daném průtoku. Vysoký tlakový spád snižuje účinnost olejového systému a může u monitorovaných systémů vyvolat upozornění na nízký tlak oleje. Při hodnocení možností olejových chladičů pro hromadné zakoupení je obecně upřednostňován nižší tlakový spád při požadovaném průtoku, za předpokladu, že jsou ostatní parametry stejné.

Dodavatelé by měli být schopni poskytnout křivky tlakové ztráty místo údajů pro jediný bod, protože tlaková ztráta se mění v závislosti na průtokové rychlosti a viskozitě oleje. Vyhodnocení těchto údajů v rámci očekávaného provozního rozsahu poskytuje nákupním týmům jistotu, že chladič oleje nebude za žádných předvídatelných provozních podmínek způsobovat nepřijatelné ztráty v systému.

Návrh vnitřních průchodů – ať už jednotka využívá konstrukci s deskami a lamelami, trubkami a lamelami nebo seřazenými deskami – výrazně ovlivňuje jak odpor proti průtoku, tak účinnost přenosu tepla. U zakázek s vysokým objemem nákupu pomáhá pochopení základní konstrukce nákupcům předpovídat, jak daný chladič oleje bude fungovat v různých prostředích instalace.

Kvalita materiálu a ukazatele dlouhodobé odolnosti

Třída slitiny a normy tloušťky stěny

Při hromadné zakázce mají poruchové sazby jednotlivých kusů kumulativní vliv na celkové náklady na vlastnictví. Šarže olejových chladičů s mezní tloušťkou stěny nebo s nekonzistentní kvalitou slitiny může projít počáteční kontrolou, avšak předčasně selže při tepelném cyklování, vibracích nebo kolísání tlaku. Stanovení referenčních hodnot kvality materiálu je proto před uzavřením hromadné zakázky prioritou řízení rizik, nikoli pouhým technickým formalitám.

U hliníkových olejových chladičů ovlivňuje třída slitiny použité při výrobě jádra jak pevnost, tak odolnost proti korozi. Průmyslové hliníkové slitiny s uznávanými certifikáty mechanických vlastností zajišťují předvídatelný výkon v extrémních teplotních podmínkách. Kupující, kteří nakupují ve velkém množství, by měli vyžadovat certifikáty materiálu nebo zprávy o zkouškách v hutích, aby ověřili, že specifikace slitiny je v rámci všech výrobních šarží konzistentní.

Tloušťka stěny u přípojek, koncových nádrží a jádrových trubek určuje odolnost proti prasknutí pod tlakem a odolnost proti únavovým trhlinám za cyklického zatížení. Pro každou aplikaci je třeba stanovit minimální požadovanou tloušťku stěny a zajistit její dodržování prostřednictvím protokolů kontrol při příjmu materiálu. To je zejména důležité u chladičů oleje pro automatické převodovky, kde dochází k častým tlakovým pulsům a teploty se během jízdních cyklů výrazně mění.

Opracování povrchu a odolnost proti korozi

Odolnost proti korozi je ukazatel životnosti, který je snadné přehlédnout při počátečním získávání komponent, avšak v průběhu životnosti výrobku se stává zásadně důležitým. Chladič oleje vystavený silniční soli, vlhkosti a tepelným cyklům bez dostatečné povrchové ochrany se bude postupně korozí napadat zvenku, čímž se sníží jeho strukturální pevnost a nakonec mohou být ohroženy i vnitřní průchody. U zakázek pro vozové parky a výrobců originálních dílů (OEM) to přímo znamená zvýšené riziko záručních nároků a náklady na výměnu.

Anodizace, práškové nátěry a další povrchové úpravy aplikované na hliníkové olejové chladiče prodlužují životnost tím, že vytvářejí ochrannou bariéru proti oxidaci a chemickému útoku. Při posuzování možností dodávek velkých množství se na dodavatele zeptejte, jaké povrchové úpravy jsou použity, v jaké tloušťce a podle jakých standardů přilnavosti nebo zkoušek v solné mlze. Tato informace pomáhá rozlišit olejové chladiče, které výrobkové fotografie jen vizuálně podobně znázorňují, od těch, jež jsou konstruovány pro dlouhé provozní intervaly.

Zvláštní pozornost si zaslouží příslušenství a přípojné díly. Korozní poškození způsobené stykem různých kovů mezi hliníkovými tělesy a ocelovými nebo mosaznými příslušenstvím je známým způsobem poruchy. Dodavatelé, kteří tento riziko řeší výběrem materiálů, těsnicími prostředky pro závity nebo izolačními povlaky, prokazují vyšší úroveň inženýrské zralosti, kterou stojí za to zohlednit při rozhodování o zakoupení velkých množství.

Rozměrová kompatibilita a montážní parametry

Celkové rozměry a konfigurace upevnění

Chladič oleje, který fyzicky nezapadá do určeného montážního prostoru nebo konfigurace upevnění, okamžitě selže z hlediska nákupu, bez ohledu na to, jak dobře funguje z hlediska tepelného výkonu. U velkoobjednávek pro více vozových platforem, výrobních linek nebo rodin výrobků je nutné před definitivním výběrem dodavatele posoudit rozměrovou kompatibilitu ve všech cílových aplikacích.

Základní rozměry — výška, šířka a hloubka — určují, zda lze chladič oleje nainstalovat do dostupného prostoru bez kolize s přilehlými komponenty, proudnicemi vzduchu nebo nosnými konstrukcemi. Univerzální chladiče oleje nabízejí flexibilitu napříč aplikacemi, avšak mohou vyžadovat dodatečné upevňovací prvky nebo úpravy trubkového vedení. Aplikace modely určené pro konkrétní použití se přizpůsobují přesněji, ale omezuji schopnost kupujícího konsolidovat SKUpiny v rámci rozmanitého výrobního sortimentu.

Návrh upevňovacího konzoly a kompatibilita s příslušenstvím jsou praktické parametry, které jsou často nedostatečně zohledněny při počáteční specifikaci. Dodávka velkého množství olejových chladičů bez příslušného upevňovacího materiálu nebo s konzolami, které neodpovídají standardním vzorům upevňovacích prvků, způsobuje zdržení na montážní lince a dodatečné náklady. Potvrďte zahrnutí upevňovacího materiálu a specifikace konzol jako součást procesu kvalifikace objednávky.

Orientace přípojek a flexibilita vedení hadic

Orientace přípojek – tedy zda jsou vstup a výstup umístěny nahoře, dole, na straně nebo v určité úhlové konfiguraci – ovlivňuje, jak čistě lze hadice nebo tuhé potrubí vést v rámci dané instalace. Špatně orientovaný olejový chladič nutí hadice vést ostrými oblouky, zvyšuje riziko opotřebení třením a může způsobit vznik vzduchových bublin v olejovém okruhu, čímž se snižuje chladicí účinnost. V kontextu výroby ve velkém množství nebo údržby vozového parku je stejně důležitá konzistence orientace přípojek v rámci celé dávky.

Při nákupu velkých množství pro více aplikací někdy kupující požadují olejové chladiče s otočnými nebo nastavitelnými přípojnými hrdly. Tato flexibilita snižuje počet různých čísel dílů, které je třeba skladovat, a zároveň umožňuje přizpůsobit se různým geometriím montáže. Ověřte u dodavatele, zda lze hrdla přemístit bez ohrožení těsnicí integrity nebo mechanické pevnosti.

Typ závitu a standard přípojného hrdla – ať už jde o závit AN, NPT, BSP nebo metrický – musí odpovídat systému příslušných spojek již používanému v cílové aplikaci. Nesoulad vyžaduje převodníky, které zvyšují náklady, představují potenciální místa úniku a zvyšují složitost montáže. Standardizace jediného typu přípojného hrdla v rámci objednávky velkého množství zjednodušuje správu zásob a snižuje míru chyb při montáži.

Třída tlaku a normy kvalitních certifikací

Maximální provozní tlak a tlak prasknutí

Každý technický list chladiče oleje by měl uvádět maximální provozní tlak a – ideálně – také tlak prasknutí. Maximální provozní tlak definuje horní mez normálního provozního tlaku, který je jednotka schopna vydržet nepřetržitě. Tlak prasknutí je hranice, při níž se očekává katastrofální selhání jednotky, a měl by být výrazně vyšší než provozní tlak, aby poskytoval smysluplnou bezpečnostní rezervu.

U aplikací pro motorový olej se typické tlaky v systému pohybují v rozmezí 40 až 80 PSI při provozní teplotě, přičemž špičkové tlaky při studeném startu mohou u některých výkonných motorů přesáhnout 100 PSI. Chladič oleje vybraný pro hromadné zakoupení musí být certifikován pro zvládnutí těchto špičkových tlaků bez deformace, úniku nebo poruchy spojů. U aplikací pro převodovky se mohou vyskytnout jiné tlakové profily a kupující by měli posuzovat chladiče oleje ve vztahu ke konkrétním hydraulickým charakteristikám daného převodovkového systému.

Hydrostatické tlakové zkoušky během příjmové kontroly jsou praktickou kontrolní branou k zajištění kvality u velkých zakázek. Náhodný výběr jednotek z každé dávky a jejich tlakové zkoušení na násobek provozního tlaku poskytují statistickou jistotu o celkové bezvadnosti dávky ještě před tím, než jsou jednotky uvolněny pro výrobu nebo distribuci. Tento postup by měl být stanoven jako standardní požadavek na kvalitu v dodavatelské smlouvě.

Certifikace kvality a sledovatelnost dávek

Pro nákupní týmy řídící rozsáhlé zakázky je možnost trasovat konkrétní olejový chladič až k jeho výrobní dávce, šarži surovin a záznamu o kontrole požadavkem na řízení kvality, nikoli luxusem. Sledovatelnost dávek umožňuje rychlé identifikování a izolaci vadných jednotek v případě, že se po distribuci objeví problém v provozu, čímž se omezuje riziko záručních nároků a chrání se koncoví zákazníci.

Certifikace ISO 9001 od dodavatele je široce uznávaný základní ukazatel disciplíny procesů. Ačkoli certifikace nezaručuje dokonalou kvalitu výrobku, naznačuje, že dodavatel uplatňuje systematické kontroly kvality, vedou dokumentaci a podléhají auditům nezávislé třetí strany. U zakázek na velkosériové dodávky olejových chladičů by měla být tato certifikace považována za minimální požadavek, přičemž další, konkrétní požadavky na kvalitu výrobku by měly být vyjednány navíc.

Dokumentační balíčky doprovázející hromadní dodávky olejových chladičů by měly obsahovat zprávy o rozměrových kontrolách, záznamy o tlakových zkouškách a certifikáty materiálů. Stanovení těchto požadavků na dokumentaci již na úvodní fázi nákupní smlouvy a jejich důsledné prosazování zajišťuje, že dodavatelský řetězec olejových chladičů funguje na úrovni, která podporuje jak kontrolu kvality, tak dodržování příslušných předpisů.

Často kladené otázky

Kolik řad bych měl uvést při objednávání olejového chladiče v hromadné výrobě pro výkonné aplikace?

Počet řad určuje plochu povrchu chladiče oleje pro odvod tepla. U výkonnostních motorů nebo převodovek provozovaných za trvalého vysokého zatížení je obvykle vhodnější vyšší počet řad – například 15 řad – protože poskytuje větší tepelnou kapacitu. Pro aplikace s nižším zatížením nebo omezeným montážním prostorem může být postačující nižší počet řad. Správná specifikace závisí na maximálním tepelném zatížení dané aplikace, dostupném montážním prostoru a podmínkách proudění vzduchu na místě instalace. Vždy požádejte dodavatele o tepelná výkonová data, abyste ověřili, zda počet řad odpovídá skutečným požadavkům aplikace.

Jak hodnotím specifikace tlakové ztráty při porovnávání různých možností chladičů oleje?

Úbytek tlaku by měl být vyhodnocen na základě dat průtokové křivky poskytnutých dodavatelem, nikoli na základě jediné hodnoty. Požádejte o měření úbytku tlaku při několika různých průtokových rychlostech, které pokrývají očekávaný provozní rozsah vaší aplikace. Nižší úbytek tlaku při požadované průtokové rychlosti je obecně upřednostňován, avšak velmi nízký úbytek tlaku někdy může naznačovat nedostatečnou plochu vnitřních průchodů a sníženou účinnost přenosu tepla. Cílem je najít olejový chladič, který poskytuje požadovaný tepelný výkon při minimálním přijatelném dopadu na tlak v olejovém okruhu.

Je hliník vhodným materiálem jádra pro všechny aplikace objemových olejových chladičů?

Hliník je dominantní volbou pro olejové chladiče motoru a převodovky v automobilových a lehčích průmyslových aplikacích, protože kombinuje dobrý tepelný odvod, nízkou hmotnost a uspokojivou odolnost proti korozi. Aplikace však, které zahrnují vysoce agresivní chemické složení kapalin, extrémní vibrace nebo velmi vysoké provozní tlaky, mohou vyžadovat zvážení alternativních materiálů nebo ochranných úprav povrchu. Pro většinu standardních scénářů hromadního zakoupení olejových chladičů určených pro chlazení motorového oleje a převodovkové kapaliny bude hliníkový chladič s vhodnou úpravou povrchu poskytovat spolehlivý výkon po celou dobu předpokládané životnosti.

Jakou dokumentaci kvality bych měl požadovat při objednávce olejových chladičů v hromadné dodávce?

Minimálně by objednávky velkých dávek měly být doprovázeny zprávami o rozměrové kontrole, které potvrzují, že jednotky vyhovují stanoveným tolerancím, záznamy o hydrostatickém tlakovém testu, které prokazují, že vzorkované jednotky splňují požadavky na jmenovitý provozní tlak, a certifikáty materiálů nebo zprávy o zkouškách v hutích, které ověřují třídu slitiny. Certifikace dodavatele podle normy ISO 9001 poskytuje další jistotu ohledně konzistence procesů. Dokumentace umožňující sledovat dávky nebo šarže je důrazně doporučena, protože umožňuje cílené opatření, jako je např. stahování z trhu nebo izolace, pokud je po distribuci zjištěn problém v provozu. Tyto požadavky by měly být uvedeny v kupní smlouvě, nikoli formou neformální žádosti po umístění objednávky.
